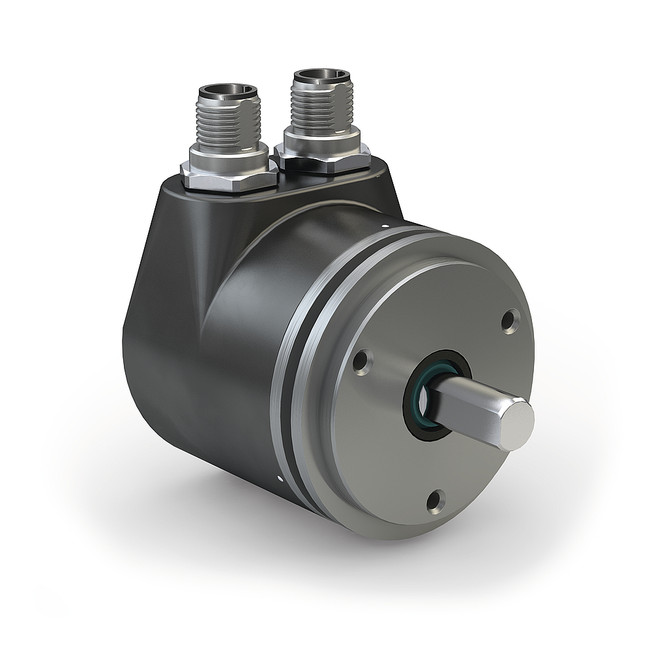

SİKO Mutlak Enkoder - WV58MR
| Koruma Kategorisi | IP65,IP67 |
| Gövde Yapısı | Alüminyum Döküm |
| Ağırlık | 0.35 kg |
| Ortam Sıcaklığı | -40 … 85 °C |
| Çalışma Gerilimi | 8… 36 V DC |
| Depolama Sıcaklığı | -40 … 85 °C |
| Bağlantı Tipi | Açık Kablo Ucu, M12 Konektör |
| Darbe/Devir | Maks. 4096 Pulse |
| Arayüz Haberleşme Tipi | Redundant 2x CANopen |
| Şok Direnci | 500 m/s , 11 m/s |
| Vibrasyon Direnci | 100 m/s, 10 ... 2000 Hz |
| Maksimum Hız | ≤6000 rpm |

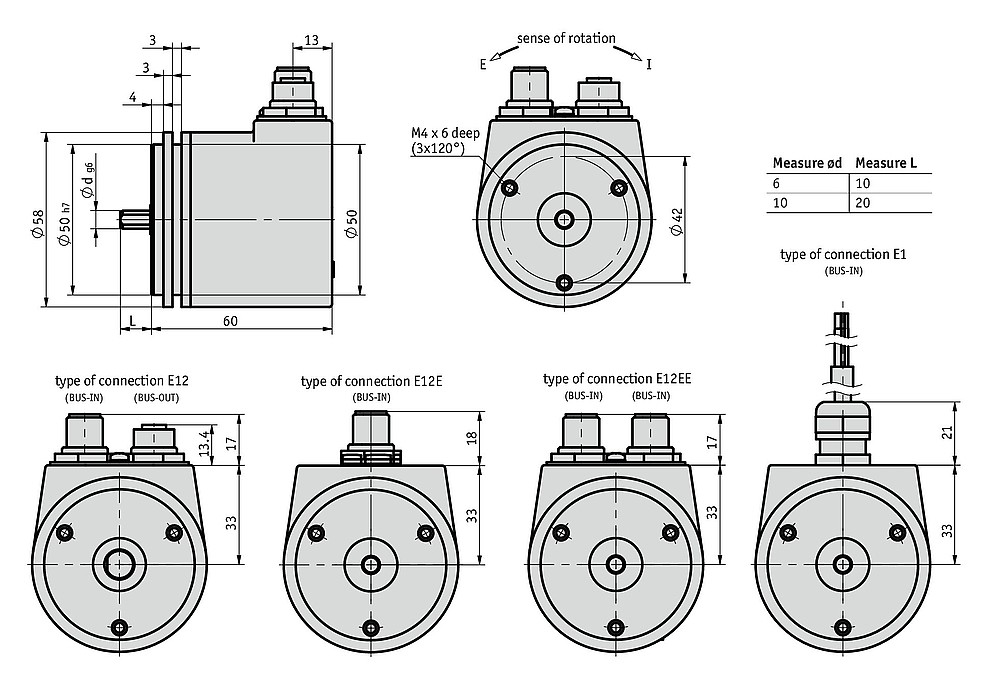

Mekanik Veri
| özellik | Teknik veri | Ek bilgi |
|---|---|---|
| şaft | paslanmaz çelik | |
| flanş | alüminyum | |
| Konut | alüminyum döküm | CDP-kaplanmış |
| hız | ≤6000 rpm | IP65 |
| ≤3000 rpm | IP67 | |
| Eylemsizlik anı | ≤8 gcm 2 | |
| Başlangıç tork | N2 Ncm | 20 ° C'de |
| Mil yük derecesi | ≤80 N | radyal |
| ≤40 N | eksen | |
| Kablo kılıfı | PVC | E1 bağlantı tipi |
| Kablo bükme yarıçapı | > 25 mm | E1 bağlantı tipi, statik |
| Montaj tipi | servo flanş | |
| Ağırlık | ~ 0.35 kg |
Elektriksel veri
| özellik | Teknik veri | Ek bilgi |
|---|---|---|
| Çalışma gerilimi | 8… 36 V DC | ters polarite korumalı |
| Anlık tüketim | 20 mA | 36 V de |
| 28 mA | 24 V DC'de | |
| 76 mA | 8 V de | |
| Güç girişi | ≤800 mW | Yüksüz |
| Durum göstergesi | 2x üç renkli LED'ler (kırmızı / yeşil / sarı) | cihaz durumu / CAN durumu |
| Güç derecesi | ± 60 V | CAN arayüzü |
| arayüzey | CANopen (Profil DS406) | ISO 11898'e göre, galvanik olarak izole edilmemiştir |
| CANopen Güvenliği (EN 50325-5) | ISO 11898'e göre, galvanik olarak izole edilmemiştir | |
| Adres | 1 ... 127 | düğüm kimliği |
| Baud hızı | 20 kBit / s | |
| 50 kBit / s | ||
| 125 kBit / s | ||
| 250 kBit / s | ||
| 500 kBit / s | ||
| 800 kBit / s |
