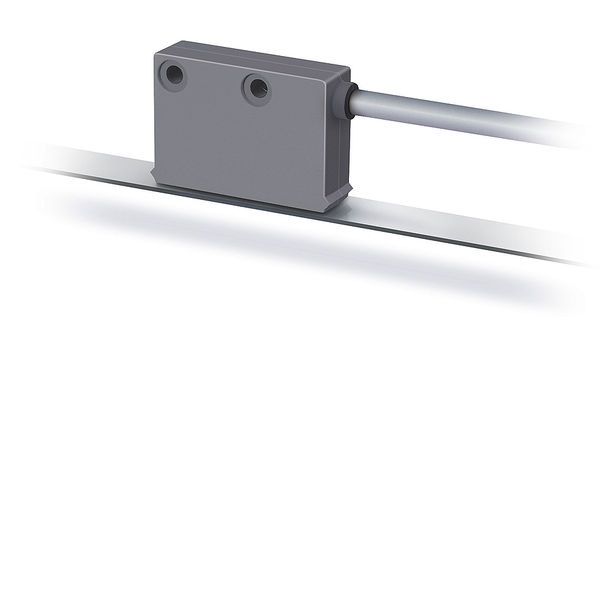

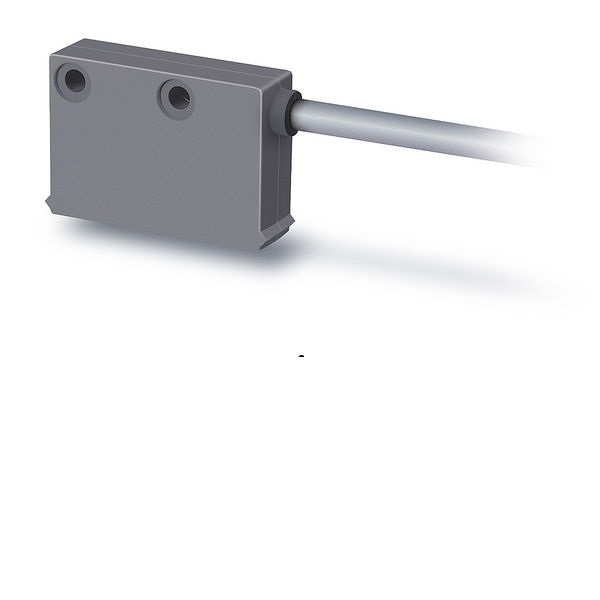

SİKO Manyetik Sensör - MSK4000
| Gövde Yapısı | Plastik ABS grisi |
| Çalışma Gerilimi | 24 V DC ±% 20 |
| Ortam Sıcaklığı | -10 … 70 °C |
| Depolama Sıcaklığı | -30 … 80 °C |
| Koruma Kategorisi | IP67 |
| Bağlantı Tipi | Açık Kablo Ucu, Konektör |
| Kablo Tipi | PUR |
| Şok Direnci | 500 m/s2, 11 ms |
| Vibrasyon Direnci | 100 m/s2, 5 … 150 Hz |
| Tekrarlama Doğruluğu | ± 2 |
| Arayüz Haberleşme Tipi | RS422 |
| Hız | ≤15 m / s |
| Algılama Mesafesi | 5 mm ... 20 mm |
| Sistem Doğruluğu | ± 2 mm |
| Entegrasyon | MB4000 |
| Çözünürlük | Max. 0,25 mm |
| Çıkış Akımı | PP (50 mA), LD (25 mA) |

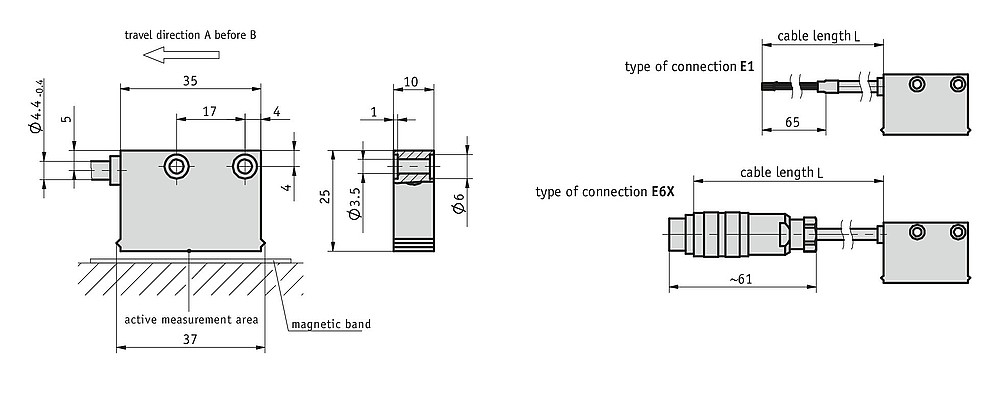

Mekanik veriler
| özellik | Teknik veriler | ek |
|---|---|---|
| konut | Plastik ABS grisi | |

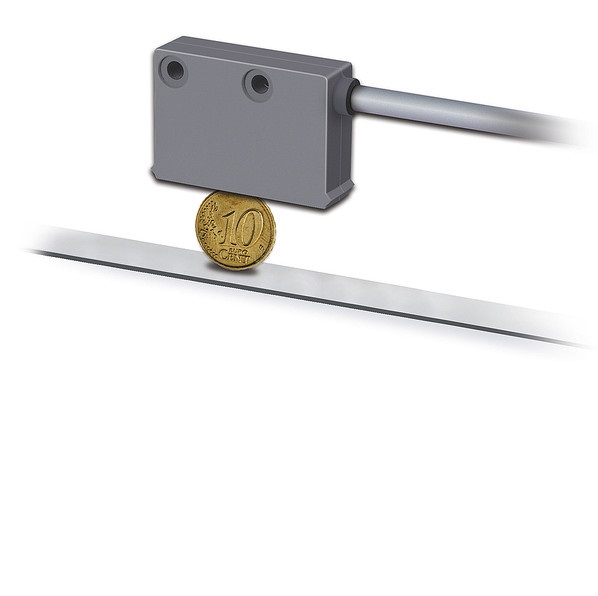

| Okuma mesafesi sensörü / bandı | 5 ... 20 mm | |
| kablo kılıfı | Çekme zincirleri için uygun PUR | 4-telli ø4.4 -0.4 mm; 6, 8-çekirdek ø5 -0.4 mm |
Elektriksel veriler
| özellik | Teknik veriler | ek |
|---|---|---|
| çalışma gerilimi | 24 V DC ±% 20 | polarizesafe |
| 5V DC ± 5% | ters polariteye karşı korunmamaktadır | |
| akım tüketimi | <50 mA | PP, boşaltılmış |
| <25 mA | LD | |
| çıkış devresi | PP, LD (RS422), TTL | |
| çıkış sinyalleri | A, A / B, B /, I, I / | 90 ° faz dışı |
| Çıkış sinyal seviyesi yüksek | UB - 2.5 V | PP |
| RS422'ye spesifik | LD | |
| > 2,4 V | TTL | |
| Çıkış sinyal seviyesi düşük | <0,8 V | PP |
| RS422'ye spesifik | LD | |
| <0.4 V | TTL | |
| Darbe genişliği referans sinyali | 1 artış | |
| Gerçek zamanlı gereksinimi | hız oransal sinyal çıkışı | |
| bağlantı | açık kablo bitişi | |
| Konektörler | 7/8 kutuplu |
sinyal görüntüleri
A ve B sinyallerinin lojik durumu, indeks sinyali I veya referans sinyal R'ye göre tanımlanmamıştır. Sinyal görüntüsünden sapabilir.
sistem veri
| özellik | Teknik veriler | ek |
|---|---|---|
| karar | 0.25, 0.5, 1, 2 mm | |
| sistem hassasiyeti | ± 2 mm | T U = 20 ° C'de; Boyuna bağlı hata montaj durumuna bağlıdır |
| tekrarlanabilirlik | ± 2 artış (lar) | |
| ölçüm aralığı | ∞ | |
| kateden | ≤15 m / s |
Çevre koşulları
