SİKO Manyetik Sensör - MSK400/1
| Gövde Yapısı | Plastik |
| Çalışma Gerilimi | 24 V DC ±% 20 |
| Ortam Sıcaklığı | -10 ... 70 ° C |
| Depolama Sıcaklığı | -30 ... 80 ° C |
| Koruma Kategorisi | IP67 |
| Bağlantı Tipi | Açık Kablo Ucu, Konektör |
| Kablo Tipi | PUR |
| Şok Direnci | 500 m/s2, 11 ms |
| Vibrasyon Direnci | 100 m/s2, 5 … 150 Hz |
| Tekrarlama Doğruluğu | ± 1 |
| Algılama Mesafesi | 0.1 ... 4 mm |
| Sistem Doğruluğu | ± (1 + 0.03 x L) mm, L in m |
| Entegrasyon | MB400 |
| Çözünürlük | Max. 1 mm |

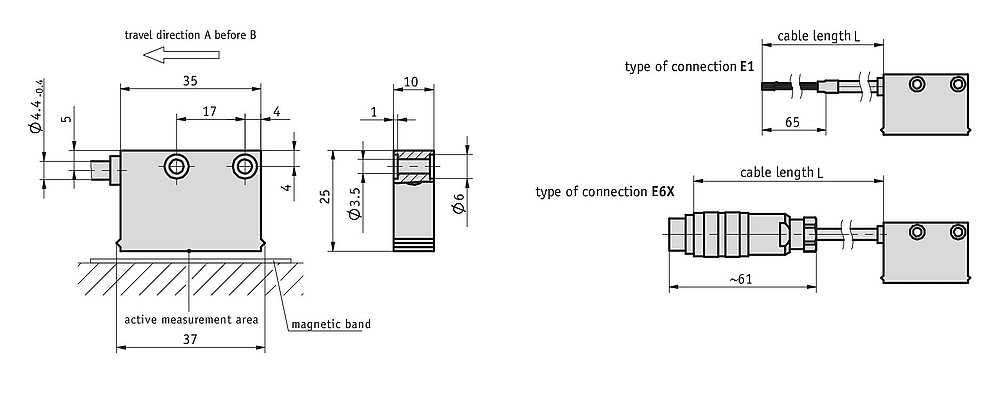

Mekanik veriler
| özellik | Teknik veriler | ek |
|---|---|---|
| konut | Plastik beyaz | |
| Okuma mesafesi sensörü / bandı | 0.1 ... 4 mm | |
| kablo kılıfı | Çekme zincirleri için uygun PUR | 4-telli ø4.4 -0.4 mm |
Elektriksel veriler
| özellik | Teknik veriler | ek |
|---|---|---|
| çalışma gerilimi | 24 V DC ±% 20 | polarizesafe |
| akım tüketimi | <20 mA | yüksüz |
| çıkış devresi | PP | |
| çıkış sinyalleri | A, B | 90 ° faz dışı |
| Çıkış sinyal seviyesi yüksek | > UB - 3,5 V | |
| Çıkış sinyal seviyesi düşük | <2 V | |
| Gerçek zamanlı gereksinimi | hız oransal sinyal çıkışı | |
| bağlantı | açık kablo bitişi | |
| Konektörler | 7 pim |
sinyal görüntüleri
sistem veri
| özellik | Teknik veriler | ek |
|---|---|---|
| karar | 1 mm | 4 katlı değerlendirme |
| sistem hassasiyeti | ± (1 + 0.03 x L) mm, L in m | T U = 20 ° C'de |
| tekrarlanabilirlik | ± 1 mm | |
| ölçüm aralığı | ∞ | |
| kateden | ≤10 m / s |
Çevre koşulları
| özellik | Teknik veriler | ek |
|---|---|---|
| ortam sıcaklığı | -10 ... 70 ° C | |
| depolama sıcaklığı | -30 ... 80 ° C | |
| bağıl nem | % 100 | Yoğuşmaya izin verilir |
| EMC | EN 61000-6-2 | Bağışıklık / imleme |
| EN 61000-6-4 | Yayılan ışık / parazit | |
| koruma | IP67 | EN 60529 |
