SİKO Manyetik Sensör - MSK210
| Gövde Yapısı | Plastik |
| Çalışma Gerilimi | 24 V DC ±% 20 |
| Ortam Sıcaklığı | -10 … 70 °C |
| Depolama Sıcaklığı | -30 … 80 °C |
| Koruma Kategorisi | IP67 |
| Bağlantı Tipi | Açık Kablo Ucu, Konektör, Dsub |
| Kablo Tipi | PUR |
| Şok Direnci | 500 m/s2, 11 ms |
| Vibrasyon Direnci | 100 m/s2, 5 … 150 Hz |
| Tekrarlama Doğruluğu | ±1 |
| Algılama Mesafesi | 0.1 ... 1 mm |
| Çözünürlük | 0.045 ° |

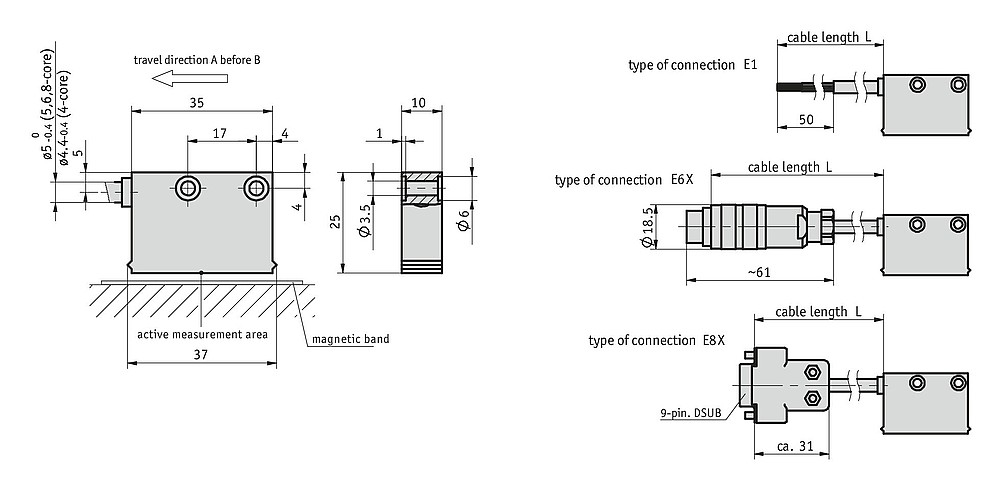

Mekanik veriler
| özellik | Teknik veriler | ek |
|---|---|---|
| konut | Plastik yeşil | |
| Okuma mesafesi sensörü / bandı | 0.1 ... 1 mm | Referans sinyali O, I |
| 0.1 ... 0.4 mm | Referans sinyali R | |
| Okuma mesafesi sensörü / halkası | 0.1 ... 0.8 mm | Referans sinyali O, I |
| 0.1 ... 0.4 mm | Referans sinyali R | |
| kablo kılıfı | Çekme zincirleri için uygun PUR | 4-telli ø4.4 -0.4 mm; 5, 6, 8 çekirdek ø5 -0.4 mm |
Elektriksel veriler
| özellik | Teknik veriler | ek |
|---|---|---|
| çalışma gerilimi | 24 V DC ±% 20 | polarizesafe |
| 5V DC ± 5% | ters polariteye karşı korunmamaktadır | |
| akım tüketimi | <20 mA | 24 V DC'de, boşaltılmış |
| <75mA | yüklü | |
| çıkış devresi | PP, LD (RS422), TTL | Sadece 24V'de PP |
| çıkış sinyalleri | A, A /, B, B /, I, I /, R, R / | quadrature sinyali |
| Çıkış sinyal seviyesi yüksek | > UB - 2.5 V | PP |
| > 2,5V | LD | |
| > 2,4 V | TTL | |
| Çıkış sinyal seviyesi düşük | <0,8 V | PP |
| <0,5 V | LD | |
| <0.4 V | TTL | |
| seğirme | <% 15 | Okuma mesafesi 0,5 mm |
| Darbe genişliği referans sinyali | 1 artış | |
| Gerçek zamanlı gereksinimi | hız oransal sinyal çıkışı | |
| bağlantı | açık kablo bitişi | |
| Konektörler | 7/8 kutuplu | |
| D-Sub | 9 iğneli |
Bu sinyal resmi
A ve B sinyallerinin lojik durumu, indeks sinyali I veya referans sinyal R'ye göre tanımlanmamıştır. Sinyal görüntüsünden sapabilir.
sistem veri
| özellik | Teknik veriler | ek |
|---|---|---|
| karar | 0.025, 0.05, 0.1, 0.5 mm | |
