SİKO Manyetik Halka - MR500

Gövde Yapısı	Alüminyum
Ortam Sıcaklığı	-20 ... 70 ° C
Depolama Sıcaklığı	-20 ... 70 ° C
Sistem Doğruluğu	0,1 ° ±
Entegrasyon	MSK5000 ile birlikte

Sürekli bağlantılı flanşlı artımsal olarak kodlanmış halka, kutup uzunluğu 5 mm

Kolay delikli mil montajı

IP67 koruma kategorisine sahip döner kodlayıcı sistemi (MSK5000 ile birlikte)

200 000 darbeye / devire kadar (800 000 artış)

Referans noktası opsiyonel olarak

Mekanik Veri

özellik	Teknik veri	Ek bilgi
flanş	alüminyum

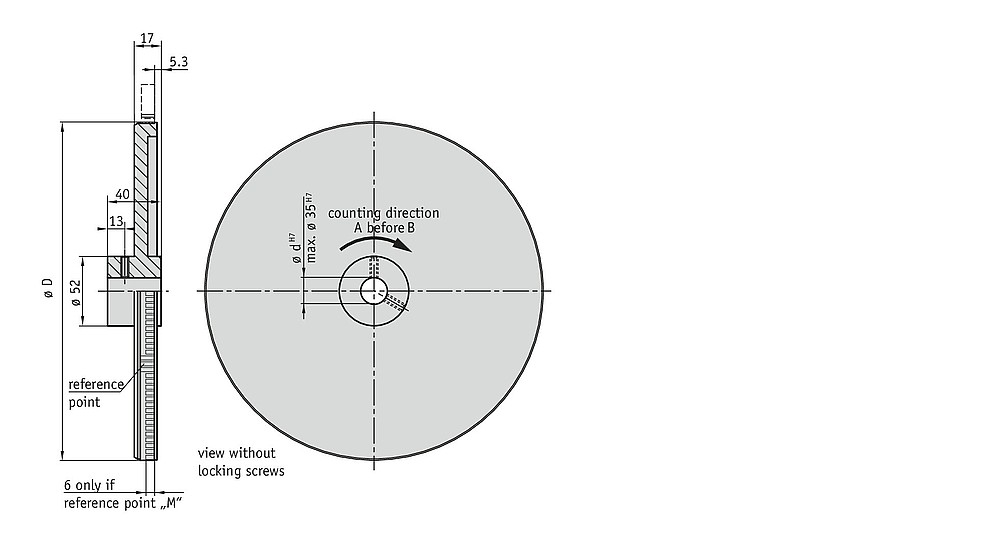

Boyut tablosu

Polonyalılar	64	96	160
Çap D [mm]	102	153	255
Çevresel U [mm]	320	480	800
Hız [dak. -1 ]	değişken	değişken	değişken

hız

Maksimum hızlar, manyetik halkanın çevresi belirleyici olmak üzere çevresel hızla ilişkili olarak hesaplanır. MSK5000 sensörünün çevresel hızı değişkendir; darbe aralığı ve ölçekleme faktörünün seçilmesinden kaynaklanmaktadır (bkz. tablo MSK5000). Hız, aşağıdaki formüle göre hesaplanır:
