SİKO Manyetik Bant Halka - MBR500

Ortam Sıcaklığı	-20 … 70 °C
Depolama Sıcaklığı	-20 … 70 °C
Bağlantı Tipi	Yapışkan Bağlantı
Bant Genişliği	9,7 mm
Bant Kalınlığı	1 mm

Kendiliğinden kurulum için artımsal, esnek manyetik bant halkası, kutup uzunluğu 5 mm
Opsiyonel olarak kurulum noktası
Kendinden yapılı taşıyıcıya kolay montaj

Mekanik Veri

özellik	Teknik veri	Ek bilgi
Bant genişliği	9,7 mm
Bant kalınlığı	1 mm	örtüsüz şerit veya yapışkan taşıyıcı bant olmadan
Montaj tipi	yapışkan bağlantı	tavsiye edilen iki komponentli yapıştırıcı: Uhu Plus 300 Endfest

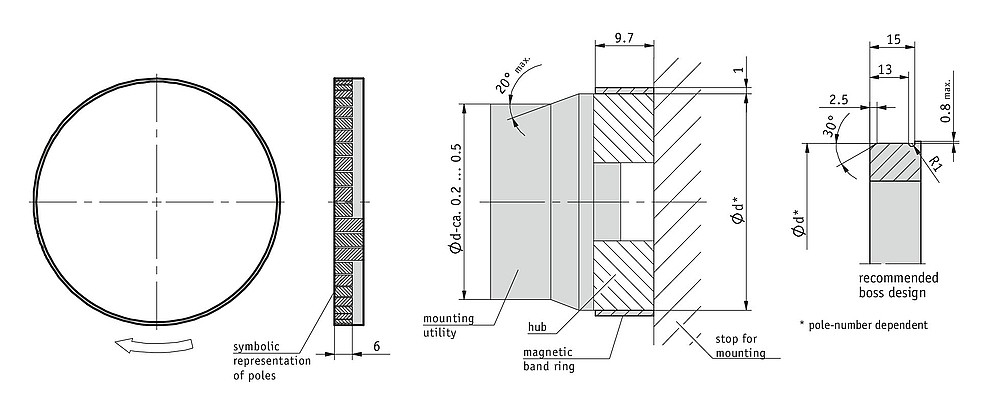

Boyut tablosu

Polonyalılar	36	50	64	96	160	188
Çap D [mm]	57.5 ± 0.03	79.8 ± 0.03	102 ± 0.03	153 ± 0.03	254.8 ± 0.03	299.4 ± 0.03
Çap MBR500 ile [mm]	59.5 ± 0.03	81.8 ± 0.03	104 ± 0.03	155 ± 0.03	256.8 ± 0.03	301.4 ± 0.03
MBR500 çevresi U [mm]	186,93	256,98	326,73	486,95	806,76	946,88
Hız n [dak -1 ]	değişken	değişken	değişken	değişken	değişken	değişken

hız

Maksimum hızlar, manyetik halkanın çevresi belirleyici olmak üzere çevresel hızla ilişkili olarak hesaplanır. MSK5000 sensörünün çevresel hızı değişkendir; darbe aralığı ve ölçekleme faktörünün seçilmesinden kaynaklanmaktadır (bkz. tablo MSK5000). Hız, aşağıdaki formüle göre hesaplanır:
