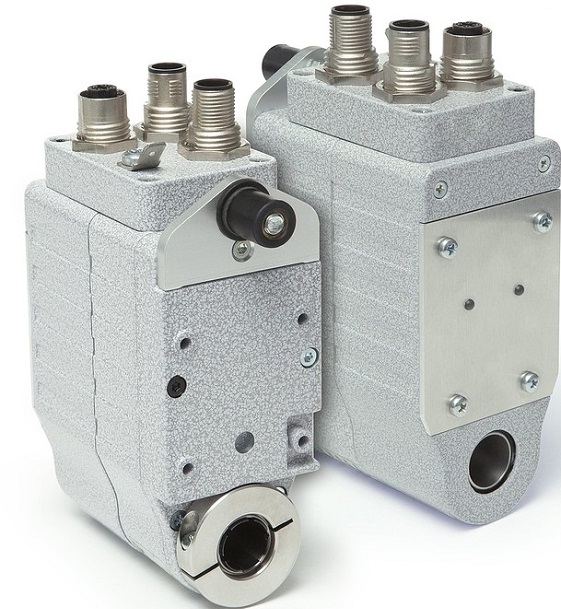

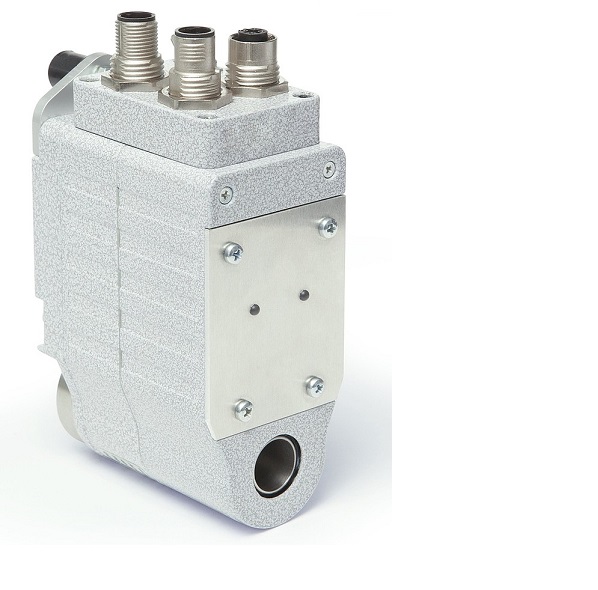

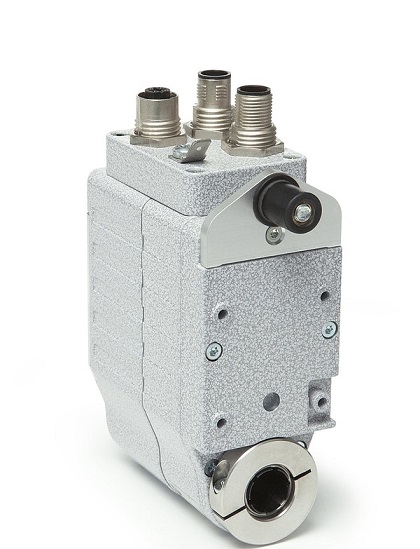

SİKO Fieldbus Aktüatör - AG03 / 1 Serisi

SİKO Fieldbus Aktüatör - AG03 / 1 Serisi

Gövde Yapısı Alüminyum, Çinko Döküm
Çalışma Gerilimi 24 V DC ±% 10
Bağlantı Tipi M12 fiş konektörü (A-kodlu)
Pil Tipi CR2477N, 3 V lityum, 950 mAh
Tekrarlama Doğruluğu ± 1
Ortam Sıcaklığı 0 … 45 °C
Depolama Sıcaklığı -20 … 60 °C
Koruma Kategorisi IP50 / IP54 / IP65
Şok Direnci 500 m/s2, 8 ms
Vibrasyon Direnci ≤100 m/s2, 5 … 150 Hz
Mekanik Veri
özellikTeknik veriEk bilgi
şaft

siyah işlenmiş çelik

Konut

alüminyum / çinko kalıp döküm

eloksallı / toz kaplı

Nominal tork / nominal hız3.2 Nm, 100 rpm'dei = 48
200 rpm'de 1,6 Nmi = 24
Çalışma modu

S3 aralıklı çalışma:% 25 DC, 10 dak.

EN 60034-1
Elektriksel veri
özellikTeknik veriEk bilgi
Çalışma gerilimi24 V DC ±% 10

ters polarite korumalı, çıkış katı

24 V DC ±% 10

ters polarite korumalı, kontrol (sadece CAN, PB, S3 / 09)

Güç girişi58 Wçıkış katı
pil

CR2477N, 3 V lityum, 950 mAh

Pil ömrü~ 5 yıl

ortam koşullarına bağlı olarak

Anma akımı2.4 ±% 10

maks. adm. tork (çıkış katı)

<100 mA

24 V DC'de (kontrol), sadece CAN, PB, S3 / 09

Durum göstergesiiki LED
Anahtarlar

dokunmatik tuşlar

kurulum modu için

Otobüs bağlantısıCANopen, Profibus-DP, SIKONETZ5

Galvanik izolasyon

Profibus.DP

Galvanik izolasyon

SIKONETZ5

Galvanik izolasyon

Bağlantı türü

2x M12 fişli konektörler (A-kodlu)

5 kutuplu, 1x soket, 1x pinli (CAN)

2x M12 fiş konnektörleri (B-kodlu)

5-kutuplu, 1x soket, 1x pinli (PB)

2x M8 fişli konektörler

4 kutuplu, 1 x soket, 1 x pin (S3 / 09)

1x M12 fiş konektörü (A-kodlu)

4 kutuplu, 1 x pim (CAN + PB + S3 / 09)

düz konektör vasıtasıyla topraklama 6.3 mm

Sistem verisi
özellikTeknik veriEk bilgi
çözüm1600 artış / devir
Sistem doğruluğu0.8 ° ±

tek yönlü

Doğruluğu tekrarla± 1 artış (lar)

tek yönlü / çift yönlü

Seyahat aralığı± 8192 devir (ler)
