SİKO Artımlı Enkoder - IV2800
| Koruma Kategorisi | IP65,IP64 |
| Gövde Yapısı | Alüminyum |
| Ağırlık | 0.06 kg |
| Ortam Sıcaklığı | -20 … 85 °C |
| Çalışma Gerilimi | 8 … 30 V DC |
| Darbe/Devir | Maks. 1024 |
| Şok Direnci | 1000 m/s2, 6 ms |
| Vibrasyon Direnci | 100 m/s2, 10 … 2000 Hz |
| Delikli Mil | Ø 28 mm |
| Maksimum Hız | ≤12000 rpm |
| Kablo Tipi | PVC ø4.5 mm |

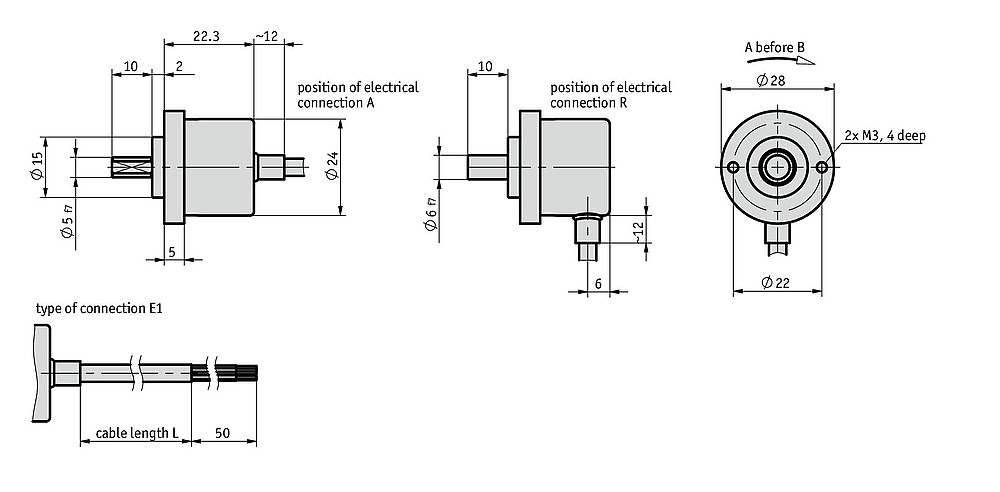

Mekanik veri
|
Özellik |
Teknik Veri |
Ek Bilgi |
|
Mil |
paslanmaz çelik |
|
|
Konut |
alüminyum |
|
|
Hız |
≤12000 rpm |
|
|
Eylemsizlik momenti |
~0.1 x 10-6 kgm2 |
|
|
Başlangıç torku |
<0.01 Nm at 20 °C |
|
|
Mil yük katsayısı |
10 N |
radyal |
|
20 N |
eksen |
|
|
Kablo kılıfı |
PVC |
∼ø4.5 mm |
|
Kablo bükme yarıçapı |
25 mm |
statik |
|
75 mm |
dinamik |
|
|
Ağırlık |
~0.06 kg |
Elektriksel Veri
|
Özellik |
Teknik Veri |
Ek Bilgi |
|
Çalışma gerilimi |
8 … 30 V DC |
Ters polarite korumalı |
|
Anlık tüketim |
typical 50 mA |
(yüksüz) |
|
Çıkış sinyali yüksekliği |
≥UB - 3.0 V |
Kısa devre koruması |
|
Çıkış sinyali düşüklüğü |
≤0.5 V |
Kısa devre koruması |
|
Darbe frekansı |
≤160 kHz |
|
|
Yük |
±50 mA |
maks. adm. |
|
Bağlantı tipi |
açık kablo ucu |
Çevre Koşulları
|
Özellik |
Teknik Veri |
Ek Bilgi |
|
Ortam sıcaklığı |
-20 … 85 °C |
|
|
EMC |
EN 61000-6-2 |
Girişim direnci / imisyon |
|
EN 61000-6-3 |
Yayılan parazit/ emisyon |
|
|
Koruma tipi |
IP65 (gövde tarafı) |
EN 60529 |
|
IP64 (şaft tarafı) |
EN 60529 |
|
|
Şok direnci |
1000 m/s2, 6 ms |
EN 60068-2-27 |
|
Titreşim direnci |
100 m/s2, 10 … 2000 Hz |
EN 60068-2-6 |

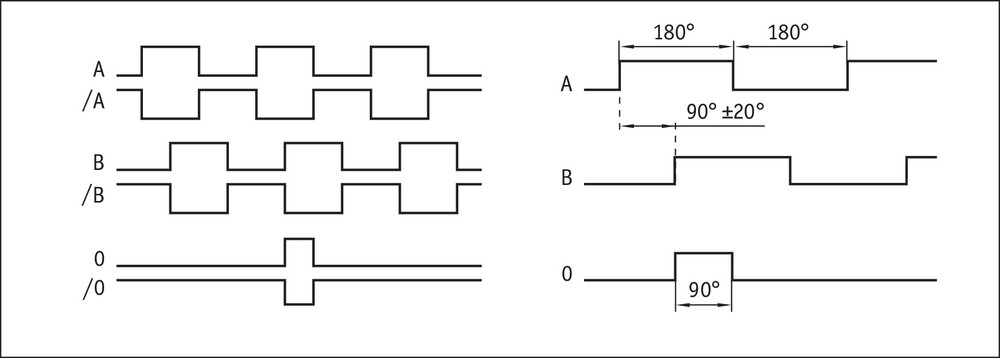

Sinyal Örneği
